特征亮点：
千兆网接口，提供1Gbps带宽，最大传输距离可到100m;
256MB板上缓存用于突发模式下数据传输或图像重传；
支持伽马校正,查找表,黑电平校正,亮度，对比度ISP功能；
支持多种图像数据格式输出
ROI,Binning,镜像，AutoFunction等。 -
应用领域：
3C行业
锂电行业
半导体行业
医药行业
- 工业相机参数
- 机械尺寸图
- 文档下载
- 软件及例程下载
- 常见问题解决
- 操作指导视频
- 成像图片
- 推荐搭配
| 产品号 | AE3504MG010 |
|---|---|
| 分辨率 | 2592 × 1944（504万） |
| 曝光方式 | 卷帘快门 |
| 帧速度 | 23fps |
| 感光光谱 | 黑白工业相机 |
| 感光芯片 | AR0521 |
| 芯片类型 | CMOS |
| 像素大小 | 2.2μmx2.2μm |
| 芯片尺寸 | 1/2.5“ |
| 像素位深 | 12bit |
| 输出格式 | Mono8/10/10Packed/12/12Packed |
| 曝光控制 | 通过相机控制软件或者API编程设置曝光时间 外部触发信号脉宽控制曝光时长 |
| I/O数目 | 6芯Hirose接口:1路光耦隔离输入，1路光耦隔离输出，1路不带光耦隔离可配置输入输出 |
| 同步方式 | Free running 自由采集方式 外部触发信号硬触发方式 通过 Ethernet 软触发方式 |
| 镜头接口 | C |
| 数据接口 | GigE |
| 外形尺寸 | 29 mm×29 mm×42 mm(不含镜头座和后壳接口) |
| 重量 | 88g |
| 工作温度 | 0℃～+50℃ |
| 电源要求 | PoE供电/通过Hirose接口直流供电,电压范围9V~24V |
| 典型功耗 | 3.0W |
| 配套软件 | MVviewer |
| 符合标准 | - |
| 产地 | 国产 |
| 品牌 | 大华 |
| 推荐等级 | ★★★★ |
| 客户评价 | ★★★★ |
| 特殊说明 | 无 |

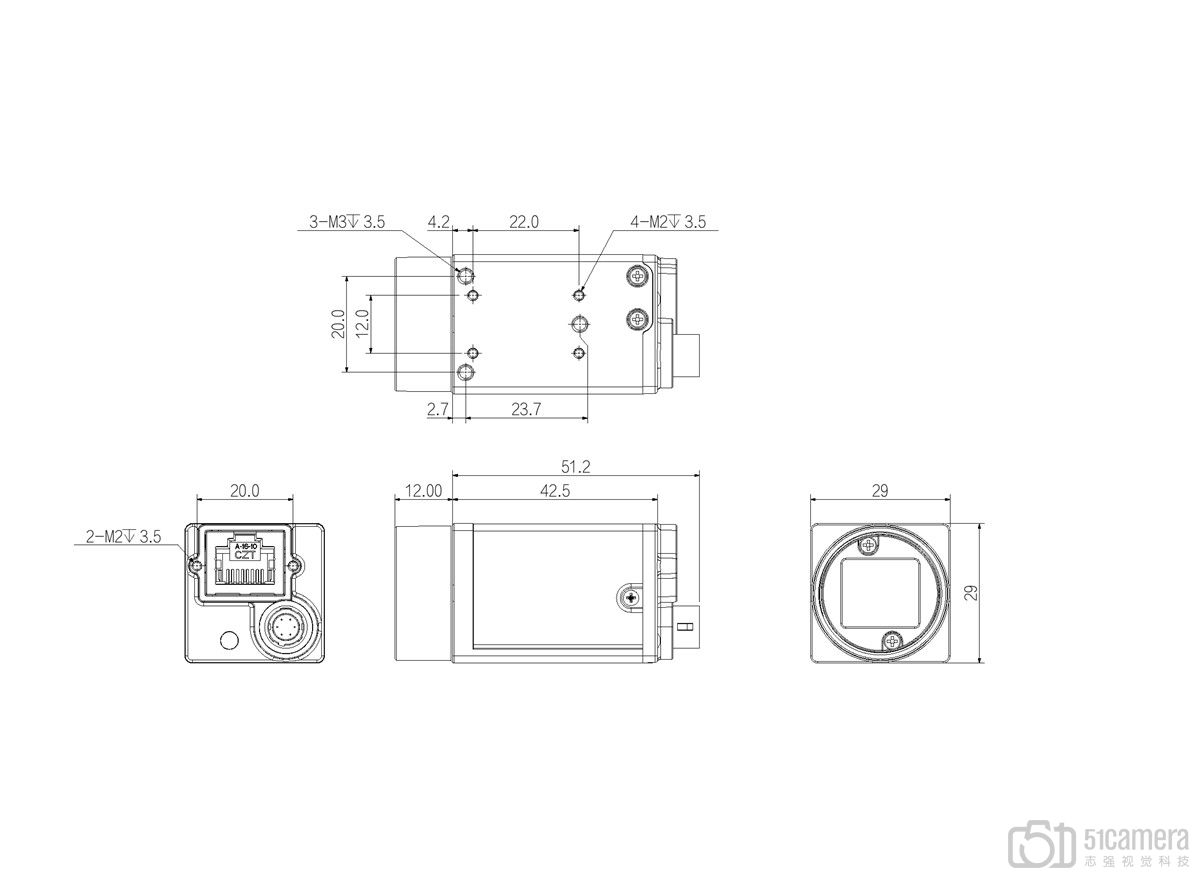

机械尺寸（CAD）图请在"文档下载"中下载，点击下面图片查看大图。
Datasheet 产品说明
- DS_AE3504MG010
User Manual 用户手册
Mechanical dimensions 机械尺寸
application case 应用案例
test report 测试报告
certification 认证
white paper 白皮书
实际成像图
暂无内容
目标实物图
暂无内容
产品实景图
暂无内容
