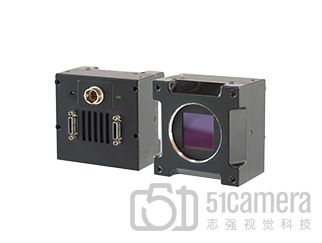

ID4MUVG2-CL

ID4MUVG2-CL是一款搭载反面照射型CMOS传感器的Camera Link相机,具有对紫外领域(波长低于400nm)敏感的性能。它可以用于在通常的可见光摄像机无法看到的紫外照明下进行定位和检查。

  • 特征亮点:

    背照式高感度CMOS摄像机
    Camera Link 接口
    部分图像支持裁剪
    定制化

  • 应用领域:

    半导体曝光设备
    半导体晶圆检测设备
    半导体掩模检测设备

  • 工业相机参数
  • 机械尺寸图
  • 文档下载
  • 软件及例程下载
  • 常见问题解决
  • 操作指导视频
  • 成像图片
  • 推荐搭配
产品号 ID4MUVG2-CL
分辨率 2,048 x 2,048(420万)
曝光方式 卷帘快门
帧速度 Base 2Tap : 22.7fps
感光光谱 紫外线工业相机
感光芯片 Gpixel GSENSE 2020BSI
芯片类型 CMOS
像素大小 6.5μm x 6.5μm
芯片尺寸 Φ18.826mm
像素位深 8bit / 10bit / 12bit
输出格式 紫外8bit / 10bit / 12bit
曝光控制 通过相机控制软件或者API编程设置曝光时间
外部触发信号脉宽控制曝光时长
I/O数目 -
同步方式 Free running 自由采集方式
外部触发信号硬触发方式
镜头接口 M42 Mount P=1mm (C Mount, F Mount Conversion)
数据接口 Camera Link(Base~Medium)
外形尺寸 H : 55mm W : 55mm D : 45mm
重量 185g
工作温度 0 ~ +45°C
电源要求 DC12V  PoCL
典型功耗 ≤4.5W
配套软件 iDuleControl2_v030a
符合标准 CE,UL,RoHS
产地 进口
品牌 iDule
推荐等级 ★★★★
客户评价 ★★★★
特殊说明 紫外

机械尺寸(CAD)图请在"文档下载"中下载,点击下面图片查看大图。

暂无内容

Datasheet 产品说明

暂无文档

User Manual 用户手册

ID4MUVG2-CL_E_20230519_UM
PDF

Mechanical dimensions 机械尺寸

Drawing_ID4MUVG2-CL
PDF

application case 应用案例

暂无文档

test report 测试报告

暂无文档

certification 认证

暂无文档

white paper 白皮书

暂无文档
图像采集与控制软件及开发包(SDK):
iDuleControl2_v030a

点击链接进入软件及例程下载中心下载
http://51camera.com.cn/list-96-1.html
