MV-CH250-90GC

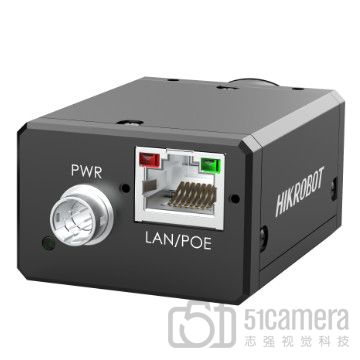

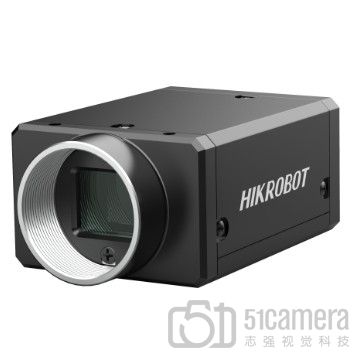

MV-CH250-90GC是海康生产的彩色面阵相机,搭载GMAX0505传感器,2500万像素分辨率。尺寸小巧,可适配C口镜头。安装方便灵活,相机上下面板均有安装孔。

  • 特征亮点:

    尺寸小巧,可适配C口镜头
    支持LSC镜头阴影校正
    支持千兆网接口,无中继情况下,最大传输距离可到100m
    兼容GigE Vision V2.0协议及GenlCam标准,无缝连接第三方软件

  • 应用领域:

    SMT/PCB AOI、FPD 检测
    铁路相关应用等

  • 工业相机参数
  • 机械尺寸图
  • 文档下载
  • 软件及例程下载
  • 常见问题解决
  • 操作指导视频
  • 成像图片
  • 推荐搭配
产品号 MV-CH250-90GC
分辨率 5120 × 5120(2500万)
曝光方式 全局快门
帧速度 4.5 fps
感光光谱 彩色工业相机
感光芯片 GMAX0505
芯片类型 CMOS
像素大小 2.5 µm × 2.5 µm
芯片尺寸 1.1”
像素位深 8/10/10Packed/12/12Packed
输出格式 Bayer 8/10/10Packed/12/12Packed
曝光控制 支持自动曝光、手动曝光、一键曝光模式
I/O数目 6-pin P7接头提供电源和I/O:1路光耦隔离输入(Line0),1路光耦隔离输出(Line1),1路双向可配置非隔离I/O(Line2)
同步方式 Free running 自由采集方式
外部触发信号硬触发方式
通过 Ethernet 软触发方式
镜头接口 C-mount
数据接口 GigE
外形尺寸 29 mm x 44 mm × 59 mm
重量 约100 g
工作温度 0 ~ 50℃
电源要求 9 ~ 24 V,支持PoE供电
典型功耗 3.2 W@12 VDC
配套软件 MVS或第三方支持GigE Vision协议软件
符合标准 GigE Vision V2.0,GenICam
产地 国产
品牌 海康
推荐等级 ★★★★
客户评价 ★★★★
特殊说明

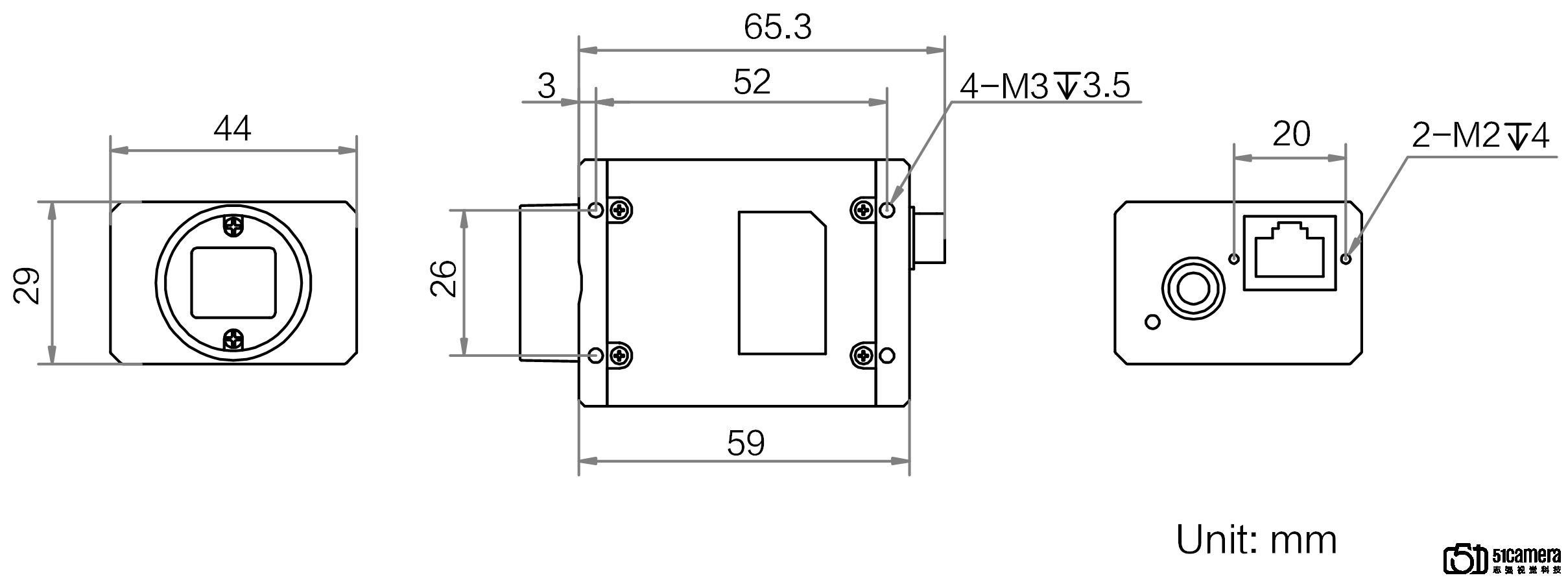

机械尺寸(CAD)图请在"文档下载"中下载,点击下面图片查看大图。
