路面病害巡检系统
发布时间：2025-04-21 10:24:24
一、概述志强视觉科技自主研发的路面病害巡检系统是一套融合高速成像、激光测量与智能分析技术的机器视觉解决方案，专为实现路面病害的高精度检测与三维量化分析而设计。系统通过创新的“2D成像+3D测量”融合方案，显著提升了公路巡检的效率、准确性与智能化水平。
二、核心功能
1、多维度病害识别
通过4K线阵相机+808nm激光补光组合，实现0.1-0.5mm级分辨率的路面图像采集，支持宽度≥0.2mm裂缝、坑槽、车辙等病害的自动识别。结合深度学习算法，对病害类型进行分类（如纵向裂缝、网状裂缝）并标记位置坐标。
基于激光三角测量技术，精确测量病害深度参数（如坑槽深度、车辙深度），精度达±1mm，生成病害三维剖面模型。路面平整度（IRI指数）自动计算与三维重建。
3、高速动态采集与同步控制
系统采用μs级精准同步控制技术，支持60-100km/h车速下的稳定成像，确保图像清晰度不受运动模糊影响。通过编码器触发模式（支持TTL/差分信号），实现相机与激光的精准联动（脉宽35μs）。
4、全环境适应性采集
集成IP67防护外箱，具备自动温控、气压调节功能，可在-10℃～50℃环境及雨雪、粉尘等复杂工况下持续工作。
三、系统亮点
该系统的核心优势在于高精度、高速响应与智能化集成。
- 亚毫米级检测精度：可有效抑制环境光干扰，实现0.1mm级的病害尺寸测量精度。
- 毫秒级同步响应：自研控制系统支持激光脉宽动态调节（10-30μs），确保每帧图像质量稳定。
- 智能参数配置：通过软件预设不同光照条件下的最佳参数组合，提供串口指令控制激光点亮时间。
四、技术指标
|
参数 |
典型值 |
|
采样间隔 |
1-10米 |
|
采样间隔调整 |
支持 |
|
裂缝识别精度 |
<1mm |
|
景观角度 |
150° |
|
工作时长 |
12小时 |
|
行驶速度 |
0-120km/h |
|
工作温度 |
-30-60℃ |
|
环境湿度 |
<80%无凝露 |
|

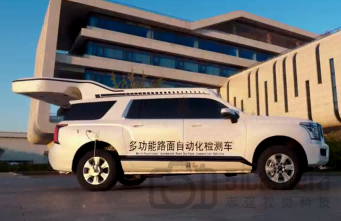

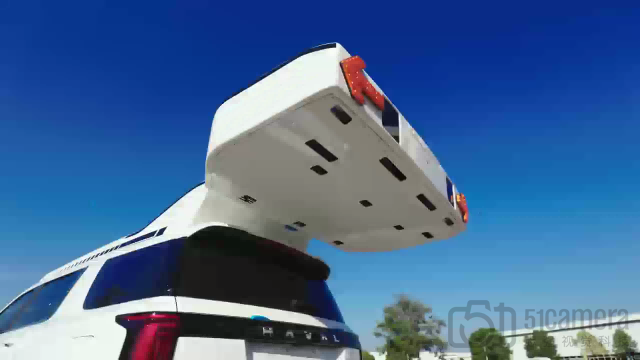

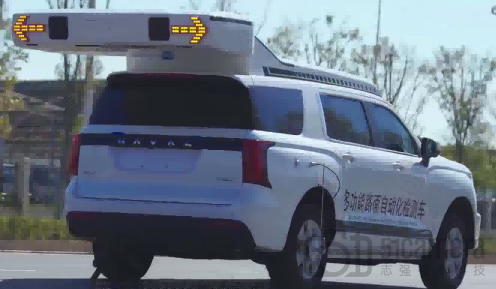

安装方式 |
一体式上车安装 |
|
适用路面 |
农路/公路/机场/跑道/其他道路 |
五、检测效果

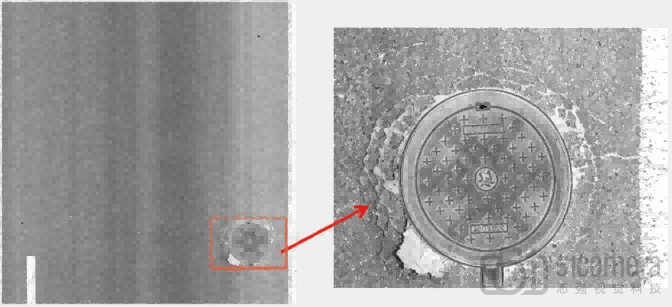

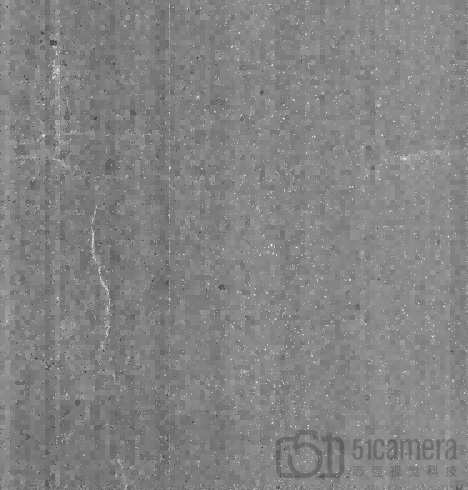

公路路面成像效果（部分截取）
六、华东某单位路面病害巡检系统应用案例
华东某省级公路管理局管辖高速公路网里程达850公里，传统人工巡检存在效率低（日均检测≤20公里）、漏检率高（裂缝漏检率约30%）等问题，尤其对隐蔽性病害（如浅表裂缝、微形变）识别能力不足。
华东某省级公路管理局管辖高速公路网里程达850公里，传统人工巡检存在效率低（日均检测≤20公里）、漏检率高（裂缝漏检率约30%）等问题，尤其对隐蔽性病害（如浅表裂缝、微形变）识别能力不足。
1. 系统部署
- 定制方案：采用ZQLB-1H04K-50-808系统（4K相机+50W激光），安装于检测车底部，扫描高度距路面2000mm。
- 成像参数：视野范围4000mm，激光线宽8-10mm，采样频率23kHz。
- 同步控制：编码器触发模式（任意方向采图），激光脉宽动态设置（25μs）。
- 分析平台：病害智能识别软件（裂缝识别率＞90%）。
2. 应用成效
- 故障检出率跃升：单日检测里程从20公里提升至120公里（车速80km/h），效率提高500%，年节省人工巡检成本约50万元。
- 病害识别精度突破：裂缝检出率从70%提升至92%（最小可测宽度0.2mm），坑槽深度测量误差≤0.5mm，较人工检测精度提升80%。
- 运维决策优化：生成三维病害热力图与IRI指数分布图，位置精准，维修响应时间缩短60%，年预防性养护成本降低35万元。
- 极端环境适应性：系统在连续雨天及-5℃低温环境下稳定运行，故障率＜0.1%，保障了冬季道路安全巡检。
3. 案例总结
该系统通过“高速成像+三维量化”双引擎，攻克了传统公路巡检中“漏检率高、精度低、环境适应性差”的行业难题。其模块化设计与智能参数配置，为华东地区复杂气候条件下的公路养护提供了可复制的标杆案例，推动公路管理向“数据驱动、智能决策”模式升级。
