特征亮点：
8千/16千1兆赫最大线路速率
65分贝动态范围
芯片内2倍分频
多阵列TDI
CLHS CX4 12.5G AOC输出 -
应用领域：
半导体晶圆检测
高密度封装
服组学与生命科学
网络检测
通用机器视觉
- 工业相机参数
- 机械尺寸图
- 文档下载
- 软件及例程下载
- 常见问题解决
- 操作指导视频
- 成像图片
- 推荐搭配
| 产品号 | H2-HM-08K100H-00-B |
|---|---|
| TDI阶数 | 288 |
| 分辨率 | 8,192 x (128+128+32) |
| 最高行频 | 1000kHz |
| 感光光谱 | 黑白工业相机 |
| 芯片类型 | CMOS |
| 像素大小 | 5 µm x 5 µm |
| 像素位深 | 8/10 bit |
| 输出格式 | Mono 8/10 bit |
| 曝光控制 | 通过相机控制软件或者API编程设置曝光时间 外部触发信号脉宽控制曝光时长 |
| I/O数目 | 6GPIO |
| 同步方式 | Free running 自由采集方式 外部触发信号硬触发方式 |
| 镜头接口 | M58 x 0.75 |
| 数据接口 | CLHS CX4 |
| 外形尺寸 | 76 (W) x 150 (H) x 73.5 (D) |
| 重量 | 940 g |
| 工作温度 | 0 °C ~60 °C |
| 电源要求 | +24 VDC |
| 典型功耗 | 28W |
| 配套软件 | Teledyne Dalsa SDK或者第三方Camera Link HS CX4接口采集卡软件及开发包 |
| 符合标准 | CE, FCC, RoHS |
| 产地 | 进口 |
| 品牌 | Teledyne Dalsa |
| 推荐等级 | ★★★★★ |
| 客户评价 | ★★★★★ |
| 特殊说明 | 无 |

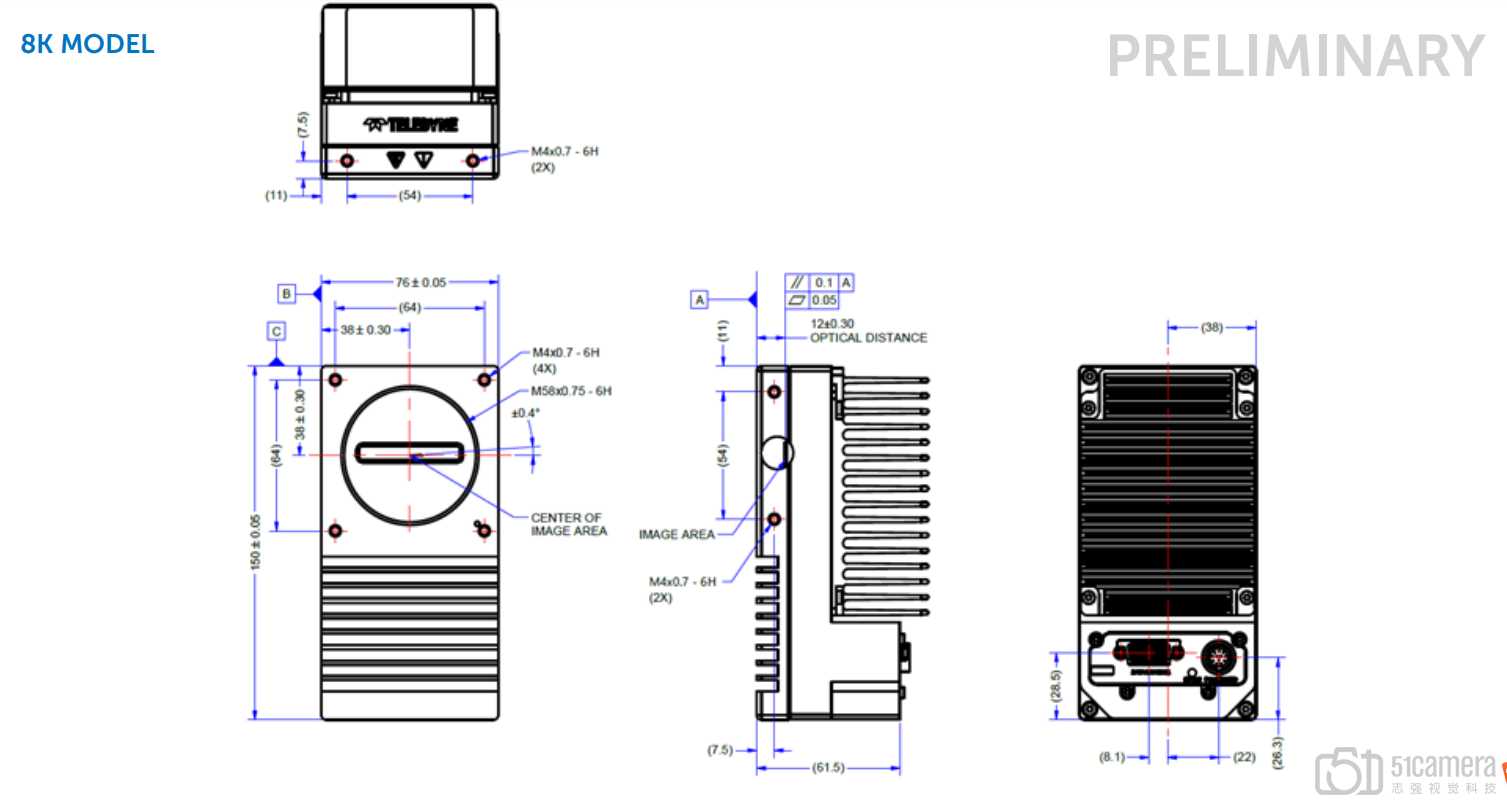

机械尺寸（CAD）图请在"文档下载"中下载，点击下面图片查看大图。
Datasheet 产品说明
User Manual 用户手册
Mechanical dimensions 机械尺寸
application case 应用案例
test report 测试报告
certification 认证
white paper 白皮书
Sapera_LT_x.xx_SDK
图像采集与控制软件(不含SDK)：
Sapera_LT_x.xx_CamExpertSetup
Sapera LT Runtime安装包(含CamExpert图像采集与控制软件)：
Sapera_LT_x.xx_RuntimeSetup
如果使用第三方 CameraLink HS 采集卡软件及开发包，由第三方厂商提供相关软件。
如果使用第三方 CameraLink HS 采集卡软件及开发包，由第三方厂商提供相关软件。
- 图像采集与控制软件及开发包(SDK)：
实际成像图
暂无内容
目标实物图
暂无内容
产品实景图
暂无内容
