特征亮点：
2500 万像素分辨率，像元尺寸 4.5µm
支持自动或手动调节增益
千兆网接口
安装方便灵活，可根据需求自行选择
兼容 GigE Vision 协议 V2.0 及 GenlCam标准 -
应用领域：
SMT 自动光学检测
PCB AOI、FPD检测
铁路相关应用等
- 工业相机参数
- 机械尺寸图
- 文档下载
- 软件及例程下载
- 常见问题解决
- 操作指导视频
- 成像图片
- 推荐搭配
| 产品号 | MV-CH250-21GM-F-NF |
|---|---|
| 分辨率 | 5120 × 5120（2621万） |
| 曝光方式 | 全局快门 |
| 帧速度 | 4.64 fps |
| 感光光谱 | 黑白工业相机 |
| 感光芯片 | OnSemi PYTHON25K |
| 芯片类型 | CMOS |
| 像素大小 | 4.5 µm × 4.5 µm |
| 芯片尺寸 | 23 mm × 23 mm |
| 像素位深 | 8/10/10p/12/12p bits |
| 输出格式 | Mono 8/10/10p/12/12p |
| 曝光控制 | 支持自动曝光、手动曝光、一键曝光模式 |
| I/O数目 | 1 路光耦隔离输入(Line0)，1 路光耦隔离输 出(Line1)，1 路双向可配置非隔离 I/O（Line2），RS232 1 路，全双工 RS485 1 路 |
| 同步方式 | Free running 自由采集方式 外部触发信号硬触发方式 通过 Ethernet 软触发方式 |
| 镜头接口 | F 口，光学后焦 46.5 mm 或 M58*0.75，光学后焦 11.48 mm |
| 数据接口 | GigE |
| 外形尺寸 | M58 口，带风扇：74 mm × 74 mm × 72.7 mm F 口，带风扇：74 mm × 74 mm × 78.7 mm |
| 重量 | M58 口，带风扇：约 550 g F 口，带风扇：约 600 g |
| 工作温度 | 工作温度 0 ~ 50℃，储藏温度-30 ~ 70℃ |
| 电源要求 | 12 VDC |
| 典型功耗 | ＜6.7 W@12 VDC |
| 配套软件 | MVS 或第三方支持 GigE Vision 协议软件 |
| 符合标准 | GigE Vision V2.0，GenICam |
| 产地 | 国产 |
| 品牌 | 海康 |
| 推荐等级 | ★★★★ |
| 客户评价 | ★★★★ |
| 特殊说明 | 无 |

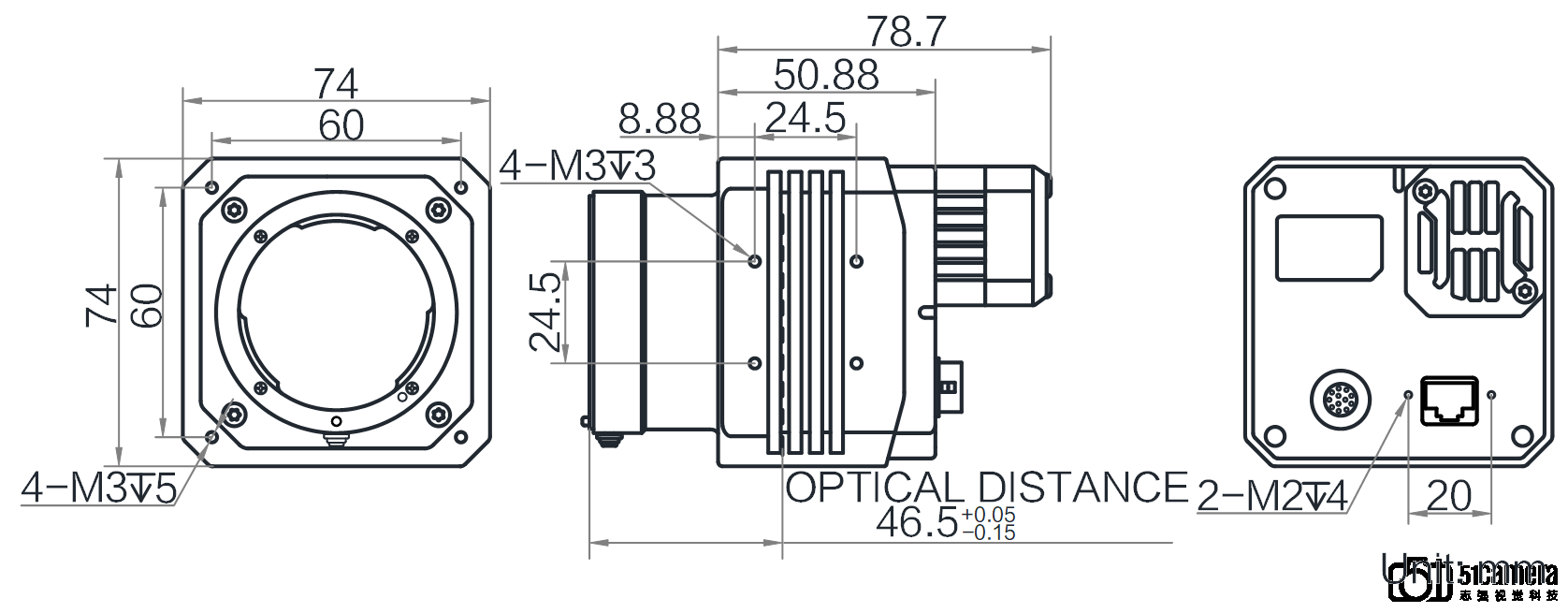

机械尺寸（CAD）图请在"文档下载"中下载，点击下面图片查看大图。
Datasheet 产品说明
User Manual 用户手册
Mechanical dimensions 机械尺寸
- MV-CH250-21GMGC
- ZIP
application case 应用案例
test report 测试报告
certification 认证
white paper 白皮书
-
图像采集与控制软件及开发包(SDK)：
MVS_STD_3.2.1_200609
在Linux系统下的开发包：
MVS_V2.0.0_200312(Linux X86)
点击链接进入软件及例程下载中心下载
