特征亮点：
1.03亿像素分辨率，像元尺寸3.2 µm
支持自动或手动调节曝光时间、Gamma校正、LUT等
万兆网口接口，兼容千兆以太网，无中继情况下，最大传输距离可达100m
安装方便灵活，相机上下前面板均有安装孔，可根据需求自行选择
兼容GigE Vision V2.0协议和GenlCam标准，无缝接入第三方软件平台 -
应用领域：
PCB AOI
FPD 检测
铁路相关应用
光伏行业等
- 工业相机参数
- 机械尺寸图
- 文档下载
- 软件及例程下载
- 常见问题解决
- 操作指导视频
- 成像图片
- 推荐搭配
| 产品号 | MV-CH1030-90TM |
|---|---|
| 分辨率 | 11264 × 9200（1.03亿） |
| 曝光方式 | 全局快门 |
| 帧速度 | 11 fps |
| 感光光谱 | 黑白 |
| 感光芯片 | GMAX32103 |
| 芯片类型 | CMOS |
| 像素大小 | 3.2 µm × 3.2 µm |
| 芯片尺寸 | 46.6 mm |
| 像素位深 | 8/10/10Packed/12/12Packed |
| 输出格式 | Mono 8/10/10Packed/12/12Packed |
| 曝光控制 | 支持自动曝光、手动曝光、一键曝光模式 |
| I/O数目 | 12-pin P10接头提供电源和I/O：1路光耦隔离输入（Line0），1路光耦隔离输出（Line1），1路双向可配置非隔离I/O（Line2），1路RS-232 |
| 同步方式 | Free running 自由采集方式 外部触发信号硬触发方式 通过 Ethernet 软触发方式 |
| 镜头接口 | M58*0.75，法兰后焦11.48 mm |
| 数据接口 | 10GigE |
| 外形尺寸 | 84 mm × 84 mm × 92.5 mm |
| 重量 | TBD |
| 工作温度 | 0℃~ 50℃ |
| 电源要求 | 12 ~ 24 VDC |
| 典型功耗 | - |
| 配套软件 | MVS或第三方支持GigE Vision协议软件 |
| 符合标准 | GigE Vision V2.0，GenICam |
| 产地 | 国产 |
| 品牌 | 海康 |
| 推荐等级 | ★★★★ |
| 客户评价 | ★★★★ |
| 特殊说明 | 无 |

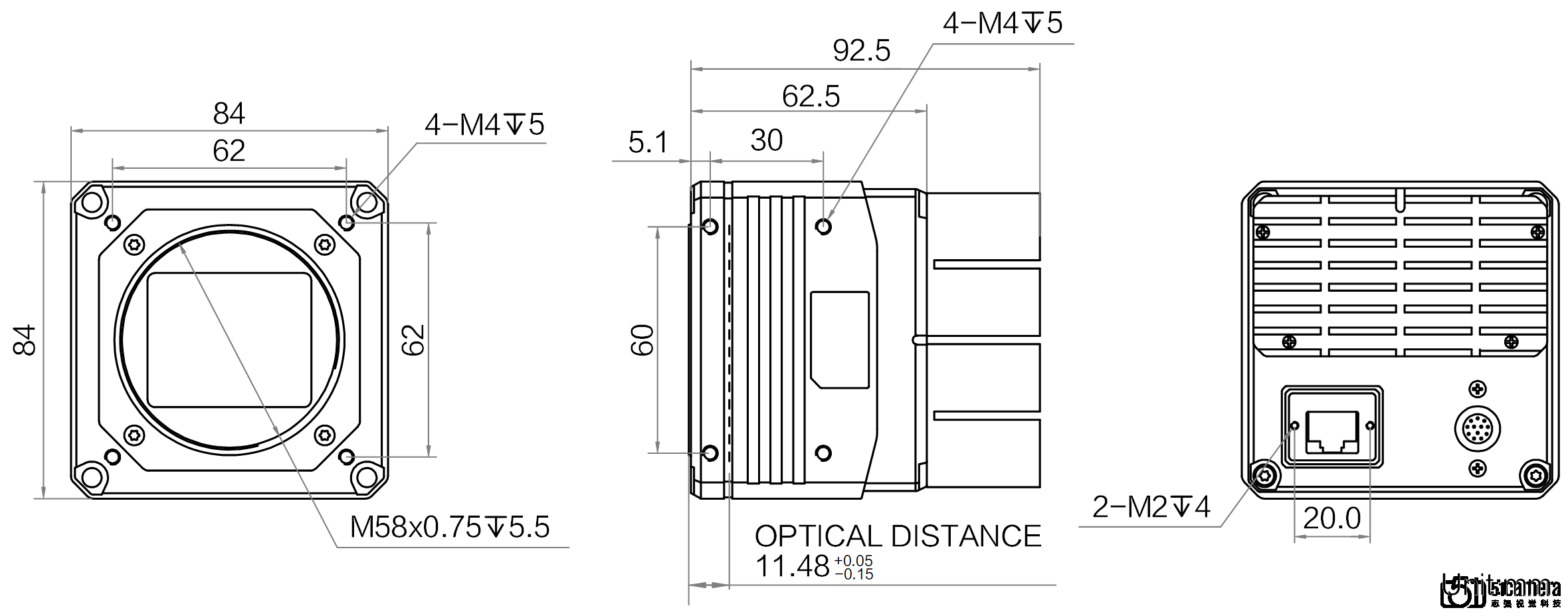

机械尺寸（CAD）图请在"文档下载"中下载，点击下面图片查看大图。
