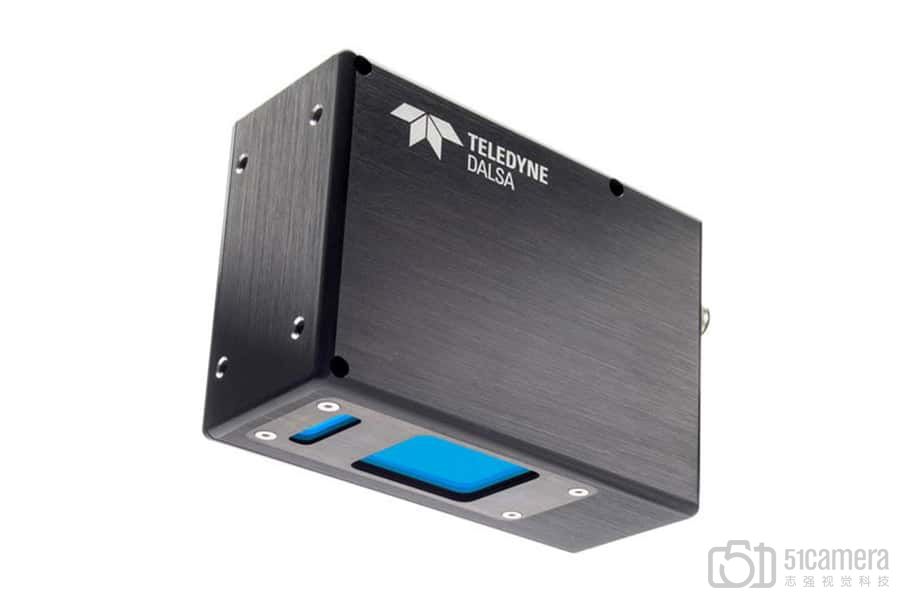

V2K-0030-B3

Z-Trak2 V-2K 系列为每个轮廓提供 2K 点,具有更大的 FOV 和超过 10K 轮廓/秒的扫描速度。 结合其基于硬件的反射补偿算法和单扫描 HDR 功能,Z-Trak2 V-2K 系列支持具有蓝色和红色激光配置的各种 FOV。

  • 特征亮点:

    10K profiles/sec,
    2,000 points/profile
    360°在线检测和测量
    处理高反射表面
    紧凑的 IP67 外壳,适用于恶劣环境
    第三方软件支持 3D 图像处理

  • 应用领域:

    各种 3D 测量
    电子、PCB、晶圆、平板、工厂自动化、食品检测等

  • 工业相机参数
  • 机械尺寸图
  • 文档下载
  • 软件及例程下载
  • 常见问题解决
  • 操作指导视频
  • 成像图片
  • 推荐搭配
产品号 V2K-0030-B3
激光 蓝色405nm
工作距离
43.7mm
测量范围
30mm
X精度
27-37um
Z精度
3-5um
扫描速度
10kHz (AOI)
通讯控制
通过网页浏览器设置和控制
水平视野
53-72mm
曝光控制
通过相机控制软件或者API编程设置曝光时间
外部触发信号脉宽控制曝光时长
同步方式
Free running 自由采集方式
外部触发信号硬触发方式
输出格式
资料、范围图和 3D 点云
• 深度 (Z)、横向 (X)、反射率 (R) 或激光峰宽 (W)
• GenICam 3.0 (SFNC 2.3) 兼容 3D 数据输出格式兼容
• 校准Z; 整流 Z,校准 ZR/ZR+W
• 本机值和世界单位(微米/毫米/英寸)
• 16-bit mono (一维线扫描模式)
• 10-bit mono (2D 区域扫描模式)
激光控制
IO
I/O数目
2个光隔离输入
• 可配置为触发输入或启动/停止触发器
• 2 个光隔离输出
• 串行通讯端口 2 或模拟输出 2 4 – 20 mA
数据接口
1 GigE
激光安全等级
2M / 3R
外形尺寸
-
工作温度
10°C 到 +50°C
电源要求
+12 到 +36 VDC(±10%)
典型功耗
-
配套软件
Sapera LT 8.60及以上版本或第三方软件
符合标准
FCC Class B, CE, ICE (pending)、ROHS, China RoHS
产地 进口
品牌 Teledyne Dalsa
推荐等级 ★★★★★
客户评价 ★★★★★
特殊说明

机械尺寸(CAD)图请在"文档下载"中下载,点击下面图片查看大图。
