线扫工业相机成像特点及应用
发布时间：2025-11-21 09:55:45
在日常生活中，电视、摄影等常见的2D图像或面阵（area scan）图像，机器视觉在内的电子成像中，2D图像由特定数量的像素行和列组成，两者共同决定图像的分辨率，线扫成像有时也称为1D成像，则仅有一行像素。
在大多数线扫成像应用中，需要生成2D图像。为了产生2D图像，通常需要放置在工业相机下方的物体移动，或是相机在物体上方移动。随着物体或相机的移动，系统会连续采集扫描线，所采集的扫描线数量决定了图像的行数。对于许多线扫成像应用而言，所采集的扫描线数量是没有上限的，从本质上来说，这类图像的行数是无限的。像这样的连续图像必须进行实时处理，而无法存储。

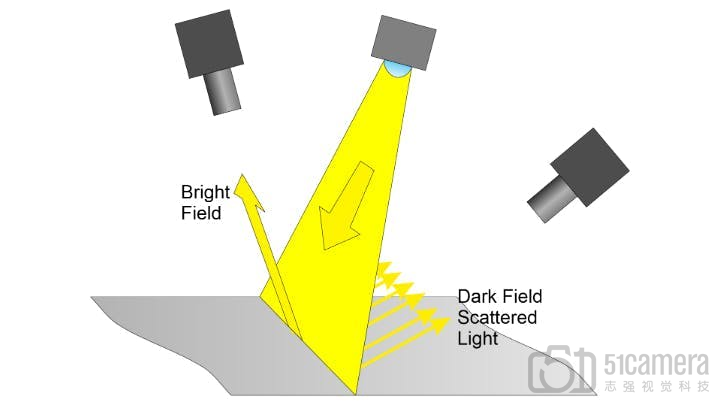

在明场成像（Bright-field imaging）中，光源的位置设置使得直接反射光能够进入相机镜头；而在暗场成像（Dark-field imaging）中，光源的位置则确保只有散射光能够进入相机镜头。对于需要同时使用这两种照明方式的应用，使用面阵相机很难实现。但如果使用线扫相机，则可以按照下图所示布置两台相机：一台相机对直接反射光进行成像，另一台则对散射光进行成像。
线扫成像的应用
一维测量
在某些应用中，例如引导卷材的边缘，只需要进行重复性的一维测量。线扫相机非常适合这类应用。
散料输送
有些产品是以散料形式输送的。这些产品是离散的，并且通常是无规则地堆积在一起通过传送带进行批量输送，如谷物、坚果、小型水果等食品分拣；回收物分拣（通常在粉碎后进行）；矿石按粒度或品质进行分级筛选。
圆柱形物体的检测
对于圆柱形物体（如轴承滚子、轴承座圈或瓶身上的标签）表面的检测，可以使物体停止并在线扫相机前旋转，以生成整个表面的图像。
