如何判断工业相机是否需要图像采集卡
发布时间：2025-11-18 09:18:33
不同接口的传输特性差异，直接决定了工业相机是否需要搭配图像采集卡，以下是常用几个数据接口的对比：
| 对比维度 | 无需图像采集卡 | 需要图像采集卡 |
| 接口 | USB，GigE | Cameralink，CoaXPress |
| 带宽 | 相对较低 | 极高 |
| 成本 | 低，（系统总成本） | 高（相机+采集卡+线缆） |
| 复杂度 | 低，即插即用 | 高，需要安装调试 |
| 传输距离 | 较短（USB＜5m，GigE可达100m） | 中等距离（CoaXPress可达100m） |
| 核心优势 | 灵活性强，易用性高，成本较低 | 超高传输速度，稳定性强，低CPU占用 |
1、无需采集卡：USB/GigE接口工业相机
核心逻辑很简单：（1）内置协议控制芯片：相机内置 USB / 以太网协议处理芯片，能直接将原始图像数据封装为标准数据包；
（2）主板原生支持：计算机主板自带USB和网卡控制器，能直接识别并解析，无需额外硬件解码。这类工业相机成本低、使用方便、易于集成，适配中低帧率 / 分辨率场景（如常规视觉检测、入门级应用）。不过要注意，即便 GigE 相机可直接连电脑，在高稳定性、低 CPU 占用、精准硬件触发等工业级严苛需求下，专用的 GigE/10GigE 图像采集卡仍是核心配置。
2、需采集卡：Camera Link/CoaXPress接口工业相机

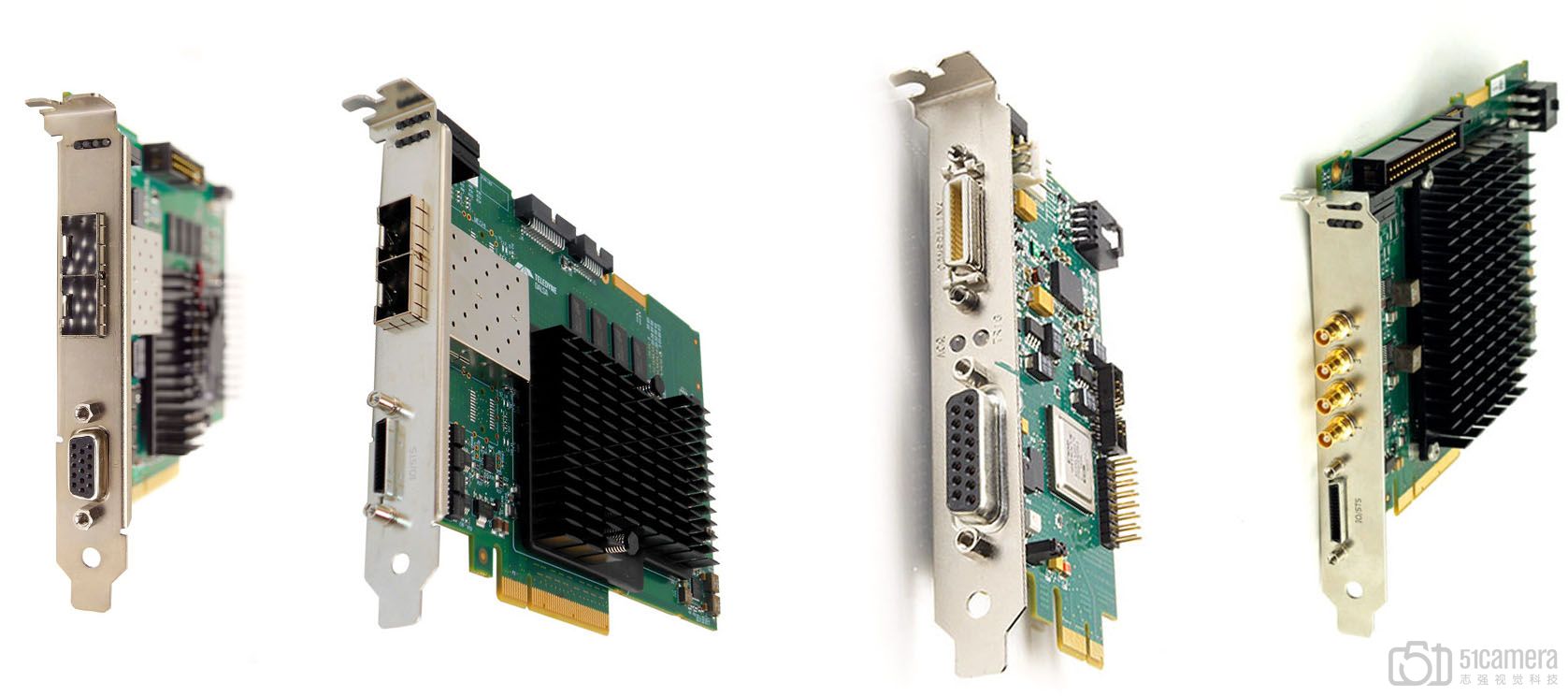

这类相机离不开采集卡，关键在于三点：（1）带宽缺口：此类接口专为高速传输设计，计算机主板原生 USB / 网口带宽不足，需图像采集卡提供专用高速传输通道，避免丢包、卡顿；（2）协议转换：相机输出未封装的原始图像数据，计算机无法直接解析，采集卡通过 PCIe 插槽接入电脑，充当 “协议转换器”；（3）功能支撑：高端采集卡的功能远不止于传输，还具备帧缓存、微秒级硬件触发与曝光控制、图像预处理等功能，满足高同步性、高实时性场景需求（如高速抓拍、多相机同步）。
